냉매 배관 시공 2편

각 제품마다 설치할 수 있는 배관 길이가 다릅니다.

배관 길이가 초과 시 제품 불량 및 냉난방 효율도 문제가 될 수 있습니다.

각 제품에 맞는 배관 길이를 확인하시고 시공하여야 합니다.

자세한 내용은 설치안내서를 참고하시고 본편에서는 간략하게 내용만 정리 하겠습니다.

---

냉매배관 허용길이 규정 (현장관리자)

최대 배관길이 규정 준수 할 것.
-ESI 점검 Guide



최대 배관 길이란?

실외기에서 가장 먼 실내기까지의 길이를 말합니다.



DVM S 제품의 경우 (기본) 최대배관길이는 90m입니다.

90m가 초과 하였을 때 배관 사이즈업을 하여 최대 220m까지 시공 할 수 있습니다.



​최초분기에서 최대 허용배관길이 규정 준수할 것.
-ESI 점검 Guide



첫 분기관 이후 말단 실내기까지의 거리를 말합니다.

DVM S 제품의 경우 첫분기에서 말단 실내기까지 (기본)45m 이내 작업해야 합니다.

45m가 넘었다면 첫 분기관부터 말단 분기관까지 배관을 사이즈업해야 합니다.(최대 90m까지)



---

실내외간 최대 허용 고저차 규정 준수할 것.
-ESI 점검 Guide

실외기와 실내기의 높이차를 말합니다.

제품 마다 최대 허용치는 다릅니다.

DVM S 기준으로

실내기가 실외기보다 높게 시공 시 (기본)40m

실내기가 실외기보다 낮게 시공 시 (기본)50m 입니다.

(최대) 110m까지 가능하지만 만약 시공한다면 담당 ESI에게 연락하여야 합니다.(고낙차KIT 설치 여부 검토)

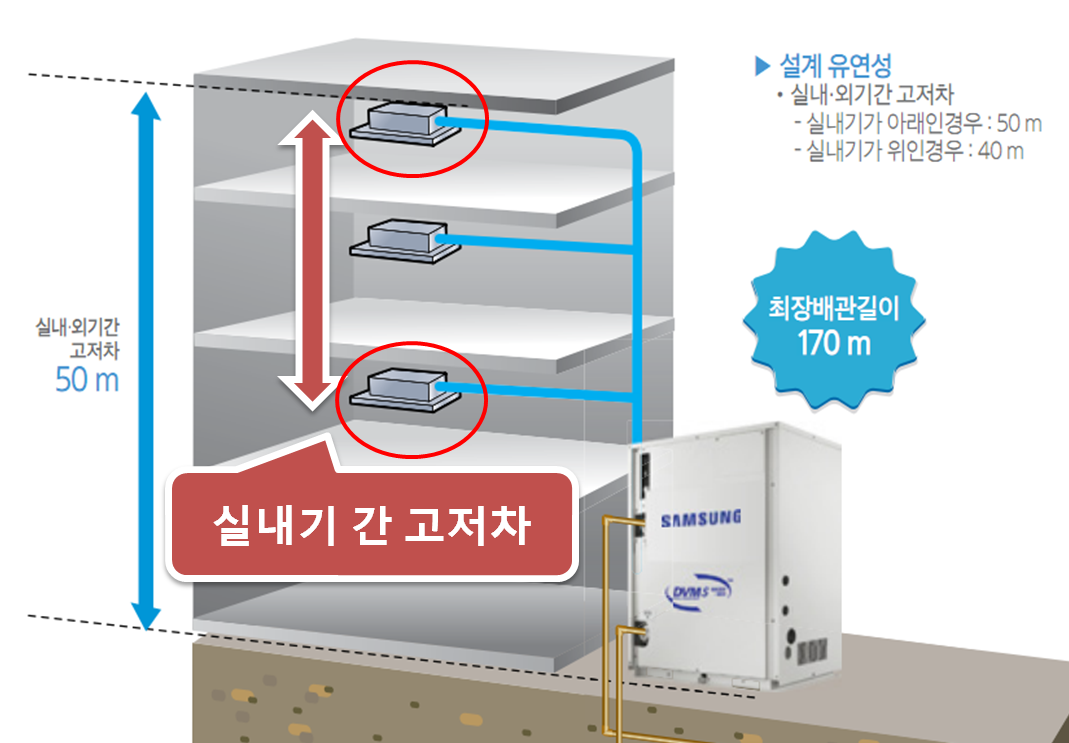

실내기간 최대 허용 고저차 규정 준수할 것.
-ESI 점검 Guide

실내기와 실내기의 고저차를 말합니다.

보통 15m를 허용하지만, DVM S의 경우 상향되어 50m까지 가능 합니다.





---

실외기 배관연결 규정 준수 할 것.
-ESI 점검 Guide

실외기 배관을 연결 시 규정입니다.

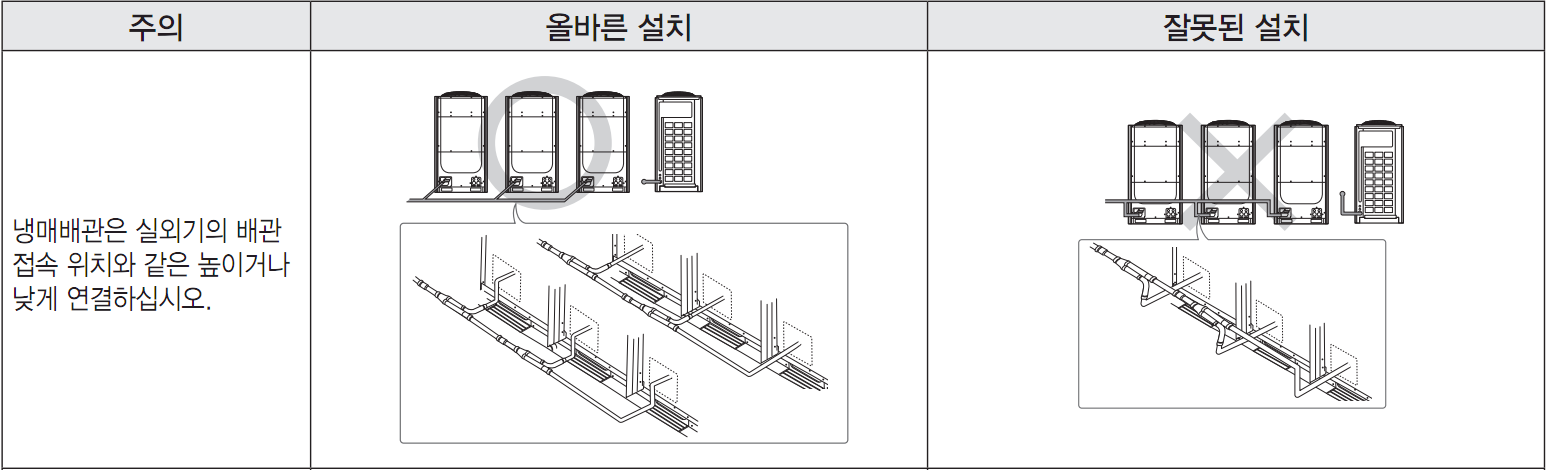

1. 냉매 배관은 실외기의 배관 접속 위치와 같은 높이거나 낮게 연결할 것.

---

2. 냉매배관은 제품의 측면으로 연결하며 분기관 분기전 직선구간을 300mm 이상 확보할 것.

---

3. 실외기간 분기관은 수평 설치하며 서비스 밸브연결 후 직선구간을 100mm 이상 확보할 것.

---

4. 실외기간 분기관의 거리가 2M 초과할 경우 트랩을 설치할 것.
